純電動汽車車身電器系統實訓臺

    1. 總體概述

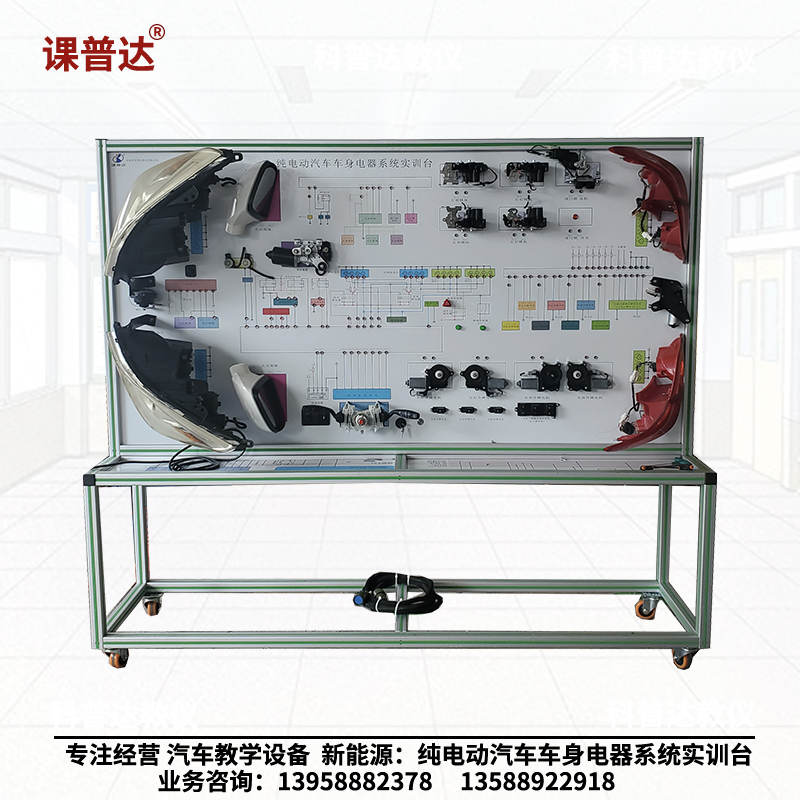

    選用真實的北汽ev160電動汽車電器系統實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電動車窗系統、電動門鎖、音響系統等汽車電器各系統的組成結構和工作過程，適用于中高等職業技術院校對純電動整車電器理論和維修實訓的教學需要。

    2. 設備組成

    實訓臺包含以下主要配件：①大燈總成*2套；②移動臺架*1臺；③霧燈總成*2套；④后視鏡總成*2套；⑤門鎖電機*4套；⑥雨刮電機*2個；⑦組合開關總成*1個；⑧牌照燈*2個；⑨玻璃升降電機*4個；⑩車窗開關*4個；?后視鏡開關*1個；?危險燈開關*1個；?尾燈總成*2套。

    3. 功能描述

    1） 真實可運行的純電動汽車整車電器系統，充分展示汽車整車電器系統的組成結構；

    2） 接通電源操縱示教板上的各種電器開關、按鈕、真實演示汽車汽車燈光系統、雨刮系統、喇叭系統、電動車窗系統、電動門鎖、電動后視鏡等汽車電器各系統的工作過程；

    3） 示教板面板采用高級材料具有耐磨、防潮、耐污染、耐腐蝕、不褪色等特點。面板有彩色電路圖、插接件標識圖、數字化參數顯示等內容，學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理；

    4） 示教板面板上安裝有檢測端子，可直接在面板上檢測純電動汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等；

    5） 實訓臺設有右前遠光燈、左前轉向燈、左后霧燈、左制動燈、右前門鎖電機等實車故障，方便教師實現智能教學；

    6） 實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
