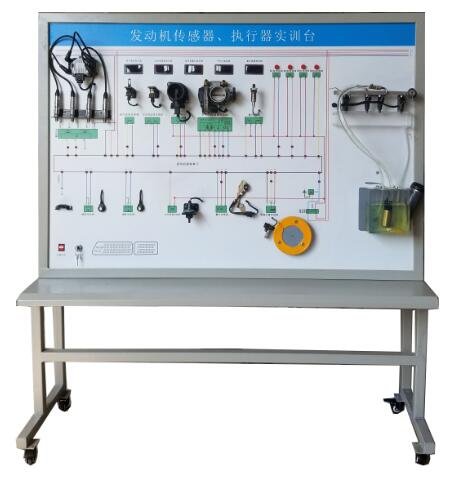

選用全新大眾發動機傳感器與執行器系統材料為基礎制作，模擬發動機運轉，演示發動機傳感器與執行器系統的工作過程；本示教板功能齊全、操作方便、安全可靠。



【標準配置】

發動機電控單元、防盜控制單元、防盜鑰匙、發動機各類傳感器（水溫傳感器、進氣壓力傳感器、空氣流量計、爆震傳感器、氧傳感器、發動機轉速感器、凸輪軸位置傳感器節氣門位置傳感器）發動機各類執行器（噴油嘴、點火線圈、碳罐電磁閥、油泵模擬器）檢測端子、故障設置系統、12V開關電源、大型彩色噴繪電路原理圖、控制面板、診斷座、可移動臺架、使用說明書及任務驅動式實訓指導書等。



【功能特點】

1．面板上繪有完整的發動機傳感器與執行器系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。

2．操縱開關及按鈕，可真實演示發動機各傳感器與執行器的工作過程。

3．數顯表顯示各傳感器信號電壓值。

4．發光二極管顯示工作元器件狀態。

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．防盜匹配等操作。

7．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。8．表面采用烤漆工藝，帶自鎖腳輪。

9．裝有診斷座，可讀取故障碼與數據流等。



【參數】

尺寸：1220mm*650mm*1900mm(長*寬*高)

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；



【實訓項目】

汽車電控系統傳感器執行器組成結構認知實訓

汽車電控系統傳感器信號參數檢測

汽車電控系統執行器工作電壓檢測

汽車電控系統電路分析，檢測

汽車電控系統故障診斷、數據測試、執行元器件、讀取故障碼、清除故障碼、系統基本匹配
